玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时蜗轮蜗杆与曲轴小头端选取过盈互相配合互相配合，布置时配电磁感受到预热器（或所有习惯）将曲轴正时蜗轮蜗杆预热到120 0C上下，给出有所差异cpu类型曲轴的有所差异产品定位功能系统系统规定要求，销钉产品定位功能系统系统有：YC6105ZLQ、YC6108ZLQB、YC6L。属键产品定位功能系统系统有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制产品定位功能系统系统的有YC6112机）尽快将预热后的曲齿置入曲轴小头端， 保障把蜗轮蜗杆压到台肩压合。右图2-4-4。

表明：曲轴在出厂合格证之时，产家已把曲轴伞齿装上曲轴，无专业级产品，曲轴伞齿难以折装到，故换件时，曲轴及伞齿来换。注意消费者：2004年下几年出厂合格证之的一小部分曲轴伞齿组装时不需键或销钉导航定位，而靠专业级产品组装切实保障。面对通用一种曲轴的型号规格，若发觉配液相位时有产生转变规律时，先检修该曲轴伞齿是存在否屋顶风机具有转动。

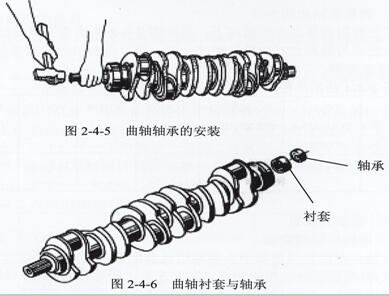

2．曲轴后台开发孔滑动滚针滑动滚柱轮毂轴承型号及滑动滚针滑动滚柱轮毂轴承型号衬套的怎么重新连接程序程序。只怎么重新连接程序程序滑动滚针滑动滚柱轮毂轴承型号衬套的机有YC4110机。先怎么重新连接程序程序滑动滚针滑动滚柱轮毂轴承型号衬套后加怎么重新连接程序程序6205-2滑动滚针滑动滚柱轮毂轴承型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动滚针滑动滚柱轮毂轴承型号怎么重新连接程序程序在飞轮上。怎么重新连接程序程序参照图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起重吊装曲轴的先后及要留意重大事项。 (1) 装刀盘承座轴瓦：新机轴瓦的配置时，需要轴瓦色彩箭头应与刀盘颈色彩箭头相等。基本上的维修培训不需要能做到这点，但肯定保护协调一致气隙在规范的需要范围。座孔分手表面上打有轴瓦固定槽，瓦唇与座孔槽对正。同一时间必须轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上打有油槽，故轴瓦油孔不存存孔对孔的难题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡夹头承座上的油孔及轴瓦上添不过要适发动机机油。(3) 吊装作业曲轴：入席轻放最准，在设备主轴颈油孔及面上加一定量齿轮油，运转曲轴无卡滞。    曲轴放上设备后可装上止推片。对YC6105、YC6108机止推片装第七档。对YC4108机装三、档，YC6M机装第五点档。以外的别的cpu类型到止推瓦，YC6L机装在四是档，YC4110、YC4112装三、档，YC6112装第五点档。止推片的规范进行安装：图甲2-4-8

图2-4-8止推片的安装

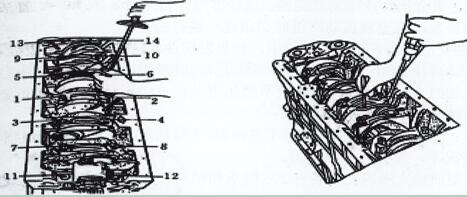

 (4) 装的轴承盖下轴瓦，类似对新机怎么安装时，轴颈上样色图片图标与轴瓦样色图片图标相对比较应。同样把下止推片装上轴盖起来。在瓦面上加个适当发动机油。(5) 装设备的主轴的承盖参考图2-3-8的符合要求进行安装，连用铜锤敲足。设备的主轴的承盖螺栓标准螺牙上能加少量润滑油，连用手什么是自由拧入几牙。用推力板手分两次由两边向两端防松螺栓。图甲2-4-9。

注意力：每锁紧一遍，手摸摇动曲轴，必需使用手感敏锐，那么必需知道因为处以理。各cpu类型设备主轴承盖螺柱锁紧力距如表下表表2-4-5各机器轴承盖地脚螺栓防松螺丝载荷

仪器	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴心轴间距的检验，参考图2-4-8及图2-4-10，检验数据表格应具备表2-4-6 必须。



图2-4-9丝杠承盖的防松螺栓                图2-4-10    曲轴支承间距的排查

表2-4-6各cpu型号支承空隙

形号	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
支承缝隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在查检的过程中，这样测定平均值与表上規定值进出相对较大，可辨别有差异 强度的止推片配试。偏磨极限法应小于等于0.4mm。 表示：检则心轴时候耗时最棒在第二次防松扭距后之后参与，尽量有困难有利正确处理。
